正交设备
产品概述
TC800系列是面向高端数据中心设计的网络可视化处理设备，提供卓越的网络监控、流量管理和安全审计能力。该系列包括8803和8008型号，采用正交架构和零背板设计，支持L2～L7层深度DPI处理，满足从10G到100GE等各种链路环境的需求。TC800系列产品具有高效能、灵活扩展、绿色节能等特点，是现代数据中心网络优化与安全管理的理想选择。
主要特性
正交架构与零背板设计：TC800系列采用先进的正交架构，整框交叉容量可灵活扩展，具备高度的灵活性和可靠性。
高性能处理：8803整机接入能力可达9Tbps，处理能力最高2.4Tbps；8808接入能力高达25Tbps，处理能力最高6.4Tbps，适合大型数据中心的高带宽需求。
深度DPI支持：支持L7层深度包检测（DPI），TC800/3最大处理能力1Tbps，TC800/8最大处理能力3.8Tbps，确保网络安全和高效的数据分析。
智能控温与散热：先进的智能控温系统，结合从前到后的抽风散热设计，确保设备在高负载下稳定运行。
绿色节能设计：高效的电源系统和节能设计，最大限度降低能耗，支持AC/DC双电源冗余供电与热插拔。
产品规格
|
整机硬件规格参数 |
|||
|---|---|---|---|
|
型号 |
8803 |
8808 |
|
|

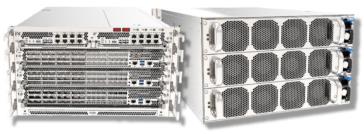

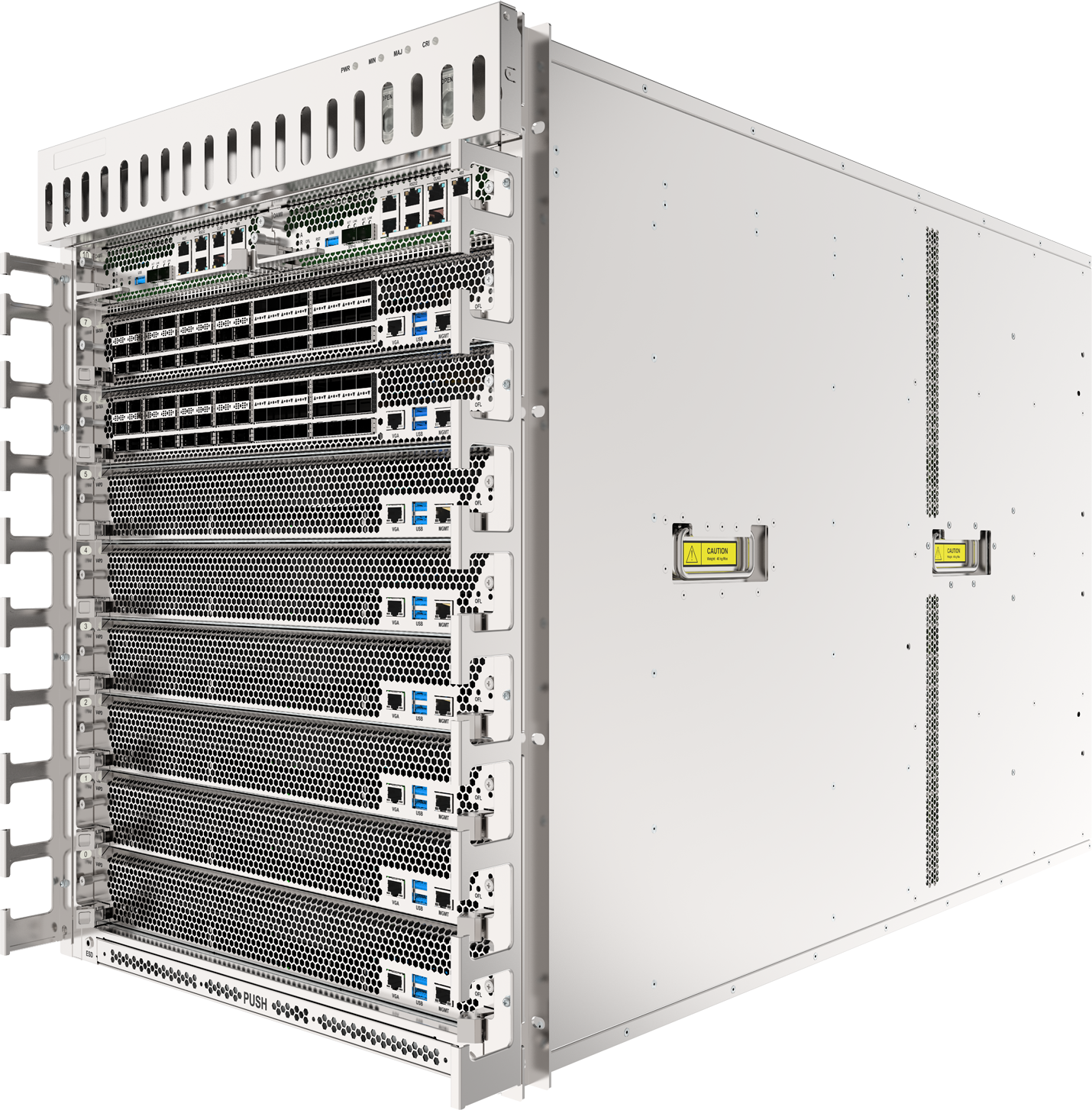

整机实物图 |
|
|
|
|
硬件规格 |
机箱尺寸 |
447(宽)x700x(深)x266(高)mm （6U） |
447(宽)x900(深)x618(高)mm （14U） |
|
整机功耗 |
< 3500W |
< 7000W |
|
|
输入电压 |
DC：-36V～-75V；HVDC：200V～370V AC：100V～240V 50/60Hz |
DC：-36V～-75V；HVDC：200V～370V AC：100V～240V 50/60Hz |
|
|
供电方式 |
AC/DC 电源，M+N 冗余供电，支持热插拔 |
AC/DC 电源，M+N 冗余供电，支持热插拔 |
|
|
工作环境 |
0℃～30℃；20%~70%（非凝露） |
0℃～30℃；20%~70%（非凝露） |
|
|
散热方式 |
从前往后抽风 |
从前往后抽风 |
|
|
管理接口 |
10G 以太网 |
10G 以太网 |
|
|
远程管理 |
SSH/CLI；SNMP；WebUI；Netconf；RCP |
SSH/CLI；SNMP；WebUI；Netconf；RCP |
|
|
业务槽位 |
3个前置业务槽位 |
8个前置业务槽位，2个后置扩展槽位 |
|
|
性能参数 |
接入能力 |
72x100/40GE + 72x25/10GE |
192x100/40GE + 240x25/10GE |
|
处理能力 |
基本业务 9Tbps 高级业务 2.4Tbps DPI 处理 1Tbps |
基本业务 25Tbps 高级业务 6.4Tbps DPI 处理 3.8Tbps |
|
|
时延抖动 |
<1ms |
<1ms |
|
|
流表容量 |
1.28 亿会话/槽位 |
1.28 亿个会话/槽位 |
|
板卡规格
|
型号 |
M4PB |
M4PA |
M4MA |
V4PD |
AIO8-24 |
|---|---|---|---|---|---|
|

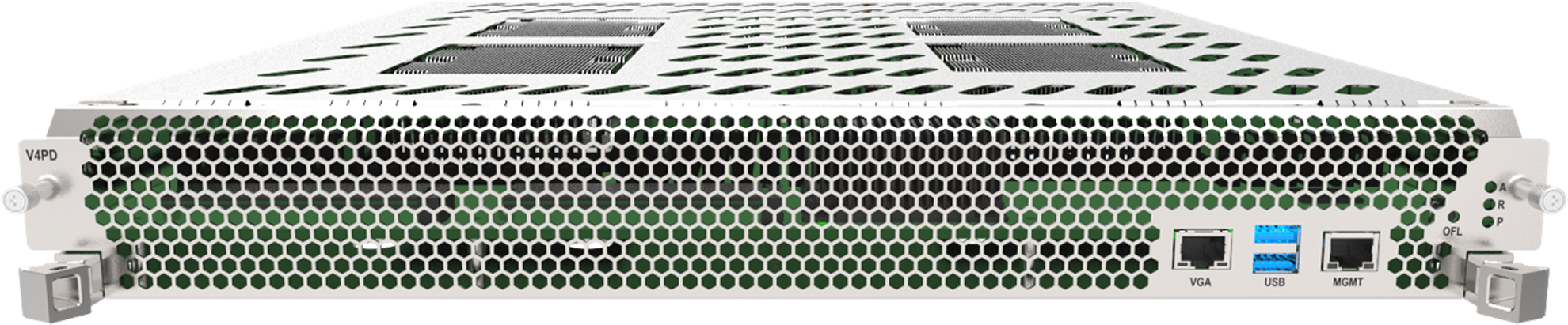

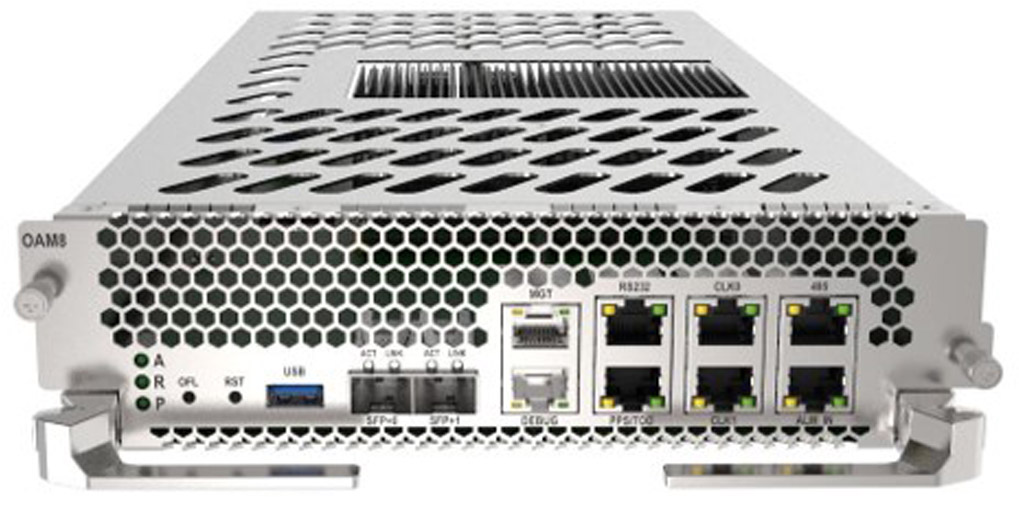

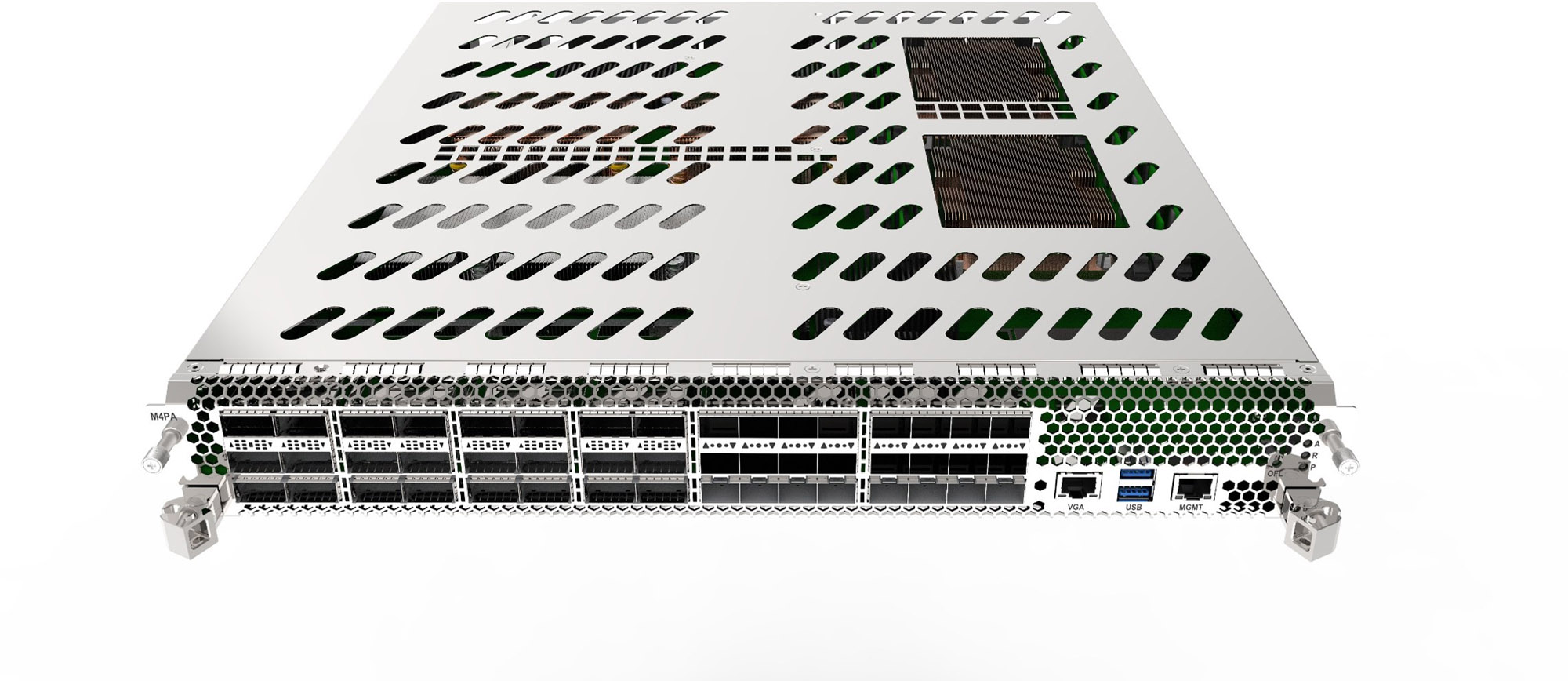

实物图 |
|
|
|
|
|
|
简介 |
业务输入输出板卡，采用X86处理器+交换芯片方案 |
业务输入输出板卡，采用X86处理器+交换芯片+FPGA方案 |
业务输入输出板卡，采用X86处理器+交换芯片+FPGA方案 |
X86计算板卡，具备4路Intel Xeon®可扩展处理器 |
后插IO扩展板卡，支持24*10G POS/WAN/LAN/GFP等信号的接入 |
|
GE端口数 |
0 |
0 |
0 |
0 |
24 |
|
10GE端口数 |
24 |
24 |
24 (POS/WAN/LAN/GFP) |
0 |
24 |
|
40GE端口数 |
24 |
24 |
24 |
0 |
0 |
|
100GE端口数 |
24 |
24 |
24 |
0 |
0 |
|
处理带宽 |
3T |
1.6T |
1.6T |
200G |
× |
|
过滤规则数 |
150K |
30M |
30M |
100K |
× |
|
携带时戳信息 |
√ |
√ |
√ |
√ |
× |
|
汇聚功能 |
√ |
√ |
√ |
√ |
× |
|
分流功能 |
√ |
√ |
√ |
× |
|
|
流复制 |
√ |
√ |
√ |
√ |
× |
|
端口复制 |
√ |
√ |
√ |
√ |
× |
|
输出端口组 |
256 |
256 |
256 |
256 |
× |
|
报文头剥离 |
√ |
√ |
√ |
√ |
× |
|
隧道识别与处理 |
√ |
√ |
√ |
√ |
× |
|
基于会话的负载均衡 |
√ |
√ |
√ |
√ |
× |
|
输出报文修改 |
√ |
√ |
√ |
√ |
× |
|
报文头输出 |
√ |
√ |
√ |
√ |
× |
|
网络数据突发 |
1ms |
1ms |
1ms |
1ms |
× |
|
转发时延 |
20us |
20us |
20us |
20us |
× |
|
CLI命令行管理 |
√ |
||||
|
Telnet登录 |
√ |
||||
|
SSH登录 |
√ |
||||
|
报文切片 |
× |
× |
× |
√ |
× |
|
报文去重 |
× |
√ |
√ |
√ |
× |
|
内容加密 |
× |
× |
× |
√ |
× |
|
SSL解密 |
× |
× |
× |
√ |
× |
|
多用户管理 |
√ |
√ |
√ |
√ |
× |
|
会话管理 |
× |
√ |
√ |
√ |
× |
|
Netflow |
× |
√ |
√ |
√ |
× |
|
流采样输出 |
√ |
√ |
√ |
√ |
× |
|
字符串匹配 |
× |
× |
× |
√ |
× |
|
固网账号过滤 |
× |
× |
× |
√ |
× |
|
无线网账号过滤 |
× |
× |
× |
√ |
× |
|
协议和应用过滤 |
× |
× |
× |
√ |
× |
|
音视频过滤 |
× |
× |
× |
√ |
× |
|
HTTP过滤 |
× |
× |
× |
√ |
× |
|
DNS过滤 |
× |
× |
× |
√ |
× |
|
URL过滤 |
× |
× |
× |
√ |
× |
|
PPPoE关联 |
× |
× |
× |
√ |
× |
|
RADIUS关联 |
× |
× |
× |
√ |
× |
|
GTP关联 |
× |
× |
× |
√ |
× |
应用场景
TC800系列网络可视化设备广泛应用于数据中心的各种网络监控与安全审计场景，包括但不限于：
数据中心网络监控：实时监控和分析网络流量，识别并应对潜在的安全威胁。
流量管理与优化：通过细粒度流量收敛与过滤，提升网络带宽利用效率，优化网络性能。
安全审计与合规管理：支持满足严格的安全审计与合规要求，保障数据中心的安全与高效运营。
