插卡式OTN
产品概述
OTN6100/6200/6600系列产品是高性能、多功能的插卡式CPE OTN网络传输设备，专为满足城域网接入和汇聚层需求而设计。采用模块化设计，具有灵活的配置和强大的扩展能力，支持多种业务类型接入，是网络规划和建设的理想选择。
主要特性
统一交换架构：
支持ODU、OSU和ETH三大交换平面，通过统一交换架构实现高效的数据交换和传输。
高密度接口：
提供多种类型的接口，包括GE、10GE、以太网、SDH等，满足不同业务接入需求。
灵活配置：
1U/2U/6U插卡式机箱设计，支持多种板卡组合，用户可根据具体需求灵活配置，最大化资源利用。
高可靠性和可维护性：
设备支持主备保护、交叉保护等多种保护机制，保证系统的高可靠性和稳定性。
所有板卡均支持热插拔，更换或增加板卡时无需停机，保证业务的连续性。
设备支持NETCONF网管接口，能够无缝接入客户的网管平台，实现远程配置和管理，提升运维效率。
通过高级管理功能和远程监控，实现设备的实时状态监控和故障预警，方便工程师进行快速定位和处理。
产品规格
|
产品型号 |
6100 |
6200 |
6600 |
|
|---|---|---|---|---|
|

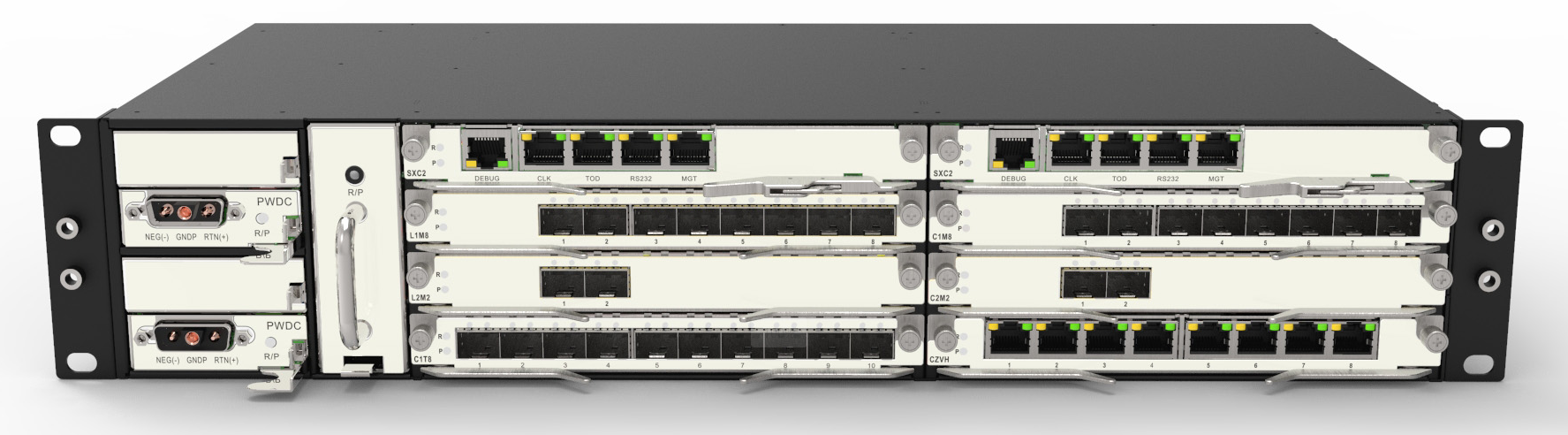

实物图 |
|
|
|
|
|
应用场景 |
城域接入层 |
城域接入层 |
城域接入层和汇聚层 |
|
|
机框尺寸 （宽*高*深） |
1U 442mm*44mm*225mm |
2U 442mm*88mm*225mm |
6U 442mm*266mm*225mm |
|
|
业务槽位数 |
3 |
6 |
16 |
|
|
交叉容量 |
ODUK 120G OSU 120G ETH 120G VC高阶60G，低阶10G |
ODUk 240G OSU 240G ETH 240G VC高阶80G，低阶10G |
ODUk 640G OSU 640G ETH 640G VC高阶80G，低阶10G |
|
|
支持业务类型 |
SDH：STM-1/4/16/64 PDH：E1 ETH：FE、GE、10GE |
|||
|
备份及保护 |
设备级保护 |
电源备份、风扇备份 |
电源备份、风扇备份、主控交叉备份 |
|
|
线路侧保护 |
OCH 1+1、ODUk SNCP、OSU SNCP、VC SNCP、VC MSP |
|||
|
客户侧保护 |
LAG、D-LAG、MSP |
|||
|
分组&协议 |
VLAN、QoS、OAM、LLDP、LACP、LPT、PTP、SyncE |
|||
|
同步 |
物理层时钟（OTNÐ&SDH&外时钟） |
|||
|
无损调整 |
ODUflex、LCAS、OSU |
|||
|
供电 |
支持交流、直流电源输入 |
|||
|
功耗 |
≤150W |
≤300W |
≤700W |
|
客户侧板卡规格
|
型号 |
实物图 |
功能描述 |
|
|---|---|---|---|
|
C1M8 |
|
板卡简介 |
支持接入 8 路 GE 接口,经 EoO、EoS、EoOSU 三种方式承载，通过背板发送给交叉卡。 背板带宽：40G（ETH）、10G（SDH） 以太网数据帧：支持 IEEE 802.3、Ethernet II、IEEE 802.1Q、IEEE 802.1p |
|
业务路径 |
FE(GFP-F/GMP)<->ODU0<->背板 GE(GFP-F/TTT+GMP)<->ODU0<->背板 FE/GE<->VC4/VC3/VC12<->背板 FE/GE<->OSU<->背板 |
||
|
C1MX |
|
板卡简介 |
支持接入 10 路 GE 接口,经 EoO、EoS、EoOSU 三种方式承载，通过背板发送给交叉卡。 背板带宽：40G（ETH）、10G（SDH） 以太网数据帧：支持IEEE 802.3、Ethernet II、IEEE 802.1Q、IEEE 802.1p |
|
业务路径 |
FE(GFP-F/GMP)<->ODU0<->背板 GE(GFP-F/TTT+GMP)<->ODU0<->背板 FE/GE<->VC4/VC3/VC12<->背板 FE/GE<->OSU<->背板 |
||
|
C2M2 |
|
板卡简介 |
支持接入 2 路 10GE 接口,经 EoO、EoS、EoOSU 三种方式承载，通过背板发送给交叉卡。 背板带宽：ETH 40G、SDH 10G 以太网数据帧：支持 IEEE 802.3、Ethernet II、IEEE 802.1Q、IEEE 802.1p |
|
业务路径 |
10GE(GFP-F)<->ODU0<->背板 10GE(GFP-F)<->ODUflex<->背板 10GE(GFP-F)<->ODU2<->背板 10GE(BMP)<->ODU2e<->背板 10GE<->VC4/VC3/VC12<->背板 10GE<->OSU<->背板 |
||
|
C2M4 （常规版） |
|
板卡简介 |
支持接入4路10GE接口,经EoO、EoS、EoOSU 三种方式承载，通过背板发送给交叉卡。 背板带宽：ETH 40G、SDH 10G 以太网数据帧：支持 IEEE 802.3、Ethernet II、IEEE 802.1Q、IEEE 802.1p |
|
业务路径 |
FE(GFP-F/GMP)<->ODU0<->背板 GE(GFP-F/TTT+GMP)<->ODU0<->背板 10GE/GE/FE(GFP-F)<->ODU0<->背板 10GE/GE/FE<->VC4/VC3/VC12<->背板 10GE/GE/FE<->OSU<->背板 10GE(GFP-F)<->ODUflex<->背板 10GE(GFP-F)<->ODU2<->背板 10GE(BMP)<->ODU2e<->背板 STM-1/4(GMP)<->ODU0<->背板 STM-1/4<->VC4/VC3/VC12<->背板 |
||
|
C2M4 （多业务接入版） |
|
板卡简介 |
支持接入 2 路 10GE/GE/FE 接口,经 EoO、EoS、EoOSU 三种方式承载，通过背板发送给交叉卡。 支持接入 2 路 STM-1/4 接口,经 VC 交叉、SDH 映射，通过背板发送给交叉卡。 背板带宽：ETH 40G、SDH 10G 以太网数据帧：支持 IEEE 802.3、Ethernet II、IEEE 802.1Q、IEEE 802.1p |
|
业务路径 |
FE(GFP-F/GMP)<->ODU0<->背板 GE(GFP-F/TTT+GMP)<->ODU0<->背板 10GE/GE/FE(GFP-F)<->ODU0<->背板 10GE/GE/FE<->VC4/VC3/VC12<->背板 10GE/GE/FE<->OSU<->背板 10GE(GFP-F)<->ODUflex<->背板 10GE(GFP-F)<->ODU2<->背板 10GE(BMP)<->ODU2e<->背板 STM-1/4(GMP)<->ODU0<->背板 STM-1/4<->VC4/VC3/VC12<->背板 |
||
|
C1T8 |
|
板卡简介 |
支持接入 8 路 STM-1/4/16 接口,经 VC 交叉、SDH 映射，通过背板发送给交叉卡。 背板带宽：40G（ETH）、20G（SDH） VC交叉：VC12、VC3、VC4 |
|
业务路径 |
STM-1/4(GMP)<->ODU0 STM-16(AMP/BMP)<->ODU1 |
||
|
C1TX |
|
板卡简介 |
支持接入 10 路 STM-1/4/16 接口,经 VC 交叉、SDH 映射，通过背板发送给交叉卡。 背板带宽：40G（ETH）、20G（SDH） VC交叉：VC12、VC3、VC4 |
|
业务路径 |
STM-1/4(GMP)<->ODU0 STM-16(AMP/BMP)<->ODU1 |
||
|
C1TXE |
|
板卡简介 |
支持接入10路STM-1/4/16接口,经VC交叉、SDH 映射，通过背板发送给交叉卡。 支持接入2路STM-64接口,经VC交叉、SDH 映射，通过背板发送给交叉卡。 背板带宽：20G（ETH）、20G（SDH） VC交叉：VC12、VC3、VC4 |
|
业务路径 |
STM-1/4(GMP)<->ODU0 STM-16(AMP/BMP)<->ODU1 STM-64(AMP/BMP)<->ODU2 |
||
|
CZVH |
|
支持接入 16 路 E1 接口,经 VC 交叉，通过背板发送给交叉卡。 支持 16 路120Ω的E1接口。 |
|
线路侧板卡规格
|
型号 |
实物图 |
规格参数 |
|
|---|---|---|---|
|
L1M8 |
|
板卡简介 |
支持8*OTU1/OTU0接口，支持20G OSU映射、10G SDH映射、20G ODUk（k=0,1）交叉，支持10G EoO映射。 |
|
业务特性 |
背板带宽：40G（ETH）、10G（SDH） OSU通道数量：1000 业务保护：支持本板或跨板VC SNCP、VC MSP、OSU SNCP、ODU SNCP、OCH 保护。 OSU无损调整：支持。 |
||
|
L2M2 |
|
板卡简介 |
支持 2*OTU2(e) 接口，支持 20G OSU 映射、10G SDH 映射、20G ODUk（k=0,1,2,2e）交叉。 |
|
业务特性 |
背板带宽：20G（ETH）、10G（SDH） OSU通道数量：1000 业务保护：支持本板或跨板 VC SNCP、VC MSP、OSU SNCP、ODU SNCP、OCH 保护。 OSU无损调整：支持。 |
||
|
L2M4 |
|
板卡简介 |
支持 4*OTU2(e) 接口，支持 40G OSU 映射、10G SDH 映射、40G ODUk（k=0,1,2,2e）交叉。 |
|
业务特性 |
背板带宽：40G（ETH）、10G（SDH） OSU通道数量：1000 业务保护：支持本板或跨板VC SNCP、VC MSP、OSU SNCP、ODU SNCP、OCH 保护。 OSU无损调整：支持。 |
||
主控交叉板卡规格
|
型号 |
实物图 |
规格参数 |
|
|---|---|---|---|
|
SXC2 |
|
板卡简介 |
完成网元业务调度、配置管理、告警性能输出等，支持时钟、管理、交叉主备保护。 |
|
业务特性 |
主备保护：支持。 DCN：支持带内、带外DCN。 交换容量：400G（ETH）、80G（VC高阶）、10G（VC低阶）。 时钟接口：支持外时钟、1PPS&TOD接口。 |
||
|
SXC6 |
|
板卡简介 |
完成网元业务调度、配置管理、告警性能输出等，支持时钟、管理、交叉主备保护。 |
|
业务特性 |
主备保护：支持。 DCN：支持带内、带外DCN。 交换容量：2400G（ETH）、80G（VC高阶）、10G（VC低阶）。 时钟接口：支持外时钟、1PPS&TOD接口。 |
||
应用场景
OTN6100/6200/6600系列产品根据具体使用场景，主要应用于接入层和汇聚层。
